Projekt: 6er Cluster

Den 6er Cluster habe ich schon eine Weile, da ich allerdings das Gehäuse dafür beschädigt habe, baue ich ihn jetzt in ein GeeekPi 6-Layers Raspberry Pi Cluster Stack Gehäuse um. Gleichzeitig ersetze ich die aktiven PoE HATs durch passive von Waveshare.

Der Cluster hat bei mir auch den Namen frink-Cluster, die sechs Raspis haben die Hostnamen von frink00 bis frink05.

Material

Für den 6er Cluster setze ich folgendes Material ein:

  • 6 Raspberry Pi 4B 8GB
  • 6 MicroSD Karten 32GB
  • 6 Waveshare PoE (e)
  • 1 GeeekPi 6-Layers Cluster Case
  • 6 Patchkabel CAT 6, mehrfarbig

GeeekPi 6-Layers Cluster Case

Der Lieferumfang des Cluster Case umfasst 6 Acryl Trägerplatten mit Bohrungen, 24 kurze Abstandshalter, 24 lange Abstandshalter sowie Muttern und Schrauben. Dazu noch 6 Sets mit Aluminium Kühlkörper für den 3B oder 4B.

Montage des 6er Cluster

Bei jede Trägerplatte werden zunächst vier kurze Abstandshalter angeschraubt. Auf diese wird dann der Raspberry Pi aufgesteckt und mit jeweils einer Mutter pro Abstandshalter fixiert. Danach solltest du die Kühlkörper aufkleben und das PoE HAT aufstecken.

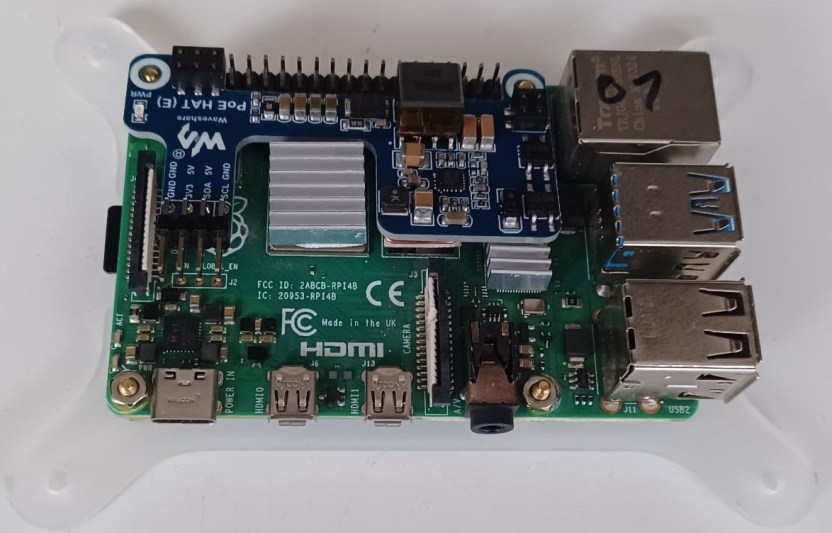

frink01 als Beispiel für einen fertig montierten Raspi auf seiner Trägerplatte mit dem PoE HAT
Olli Graf -raspithek.de
frink01Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
frink01 als Beispiel für einen fertig montierten Raspi auf seiner Trägerplatte mit dem PoE HAT

Beim untersten Layer musst du auch vier lange Abstandshalter in die äußeren Bohrlöcher schrauben, diese müssen wirklich festsitzen, damit der Turm nachher nicht wackelt.

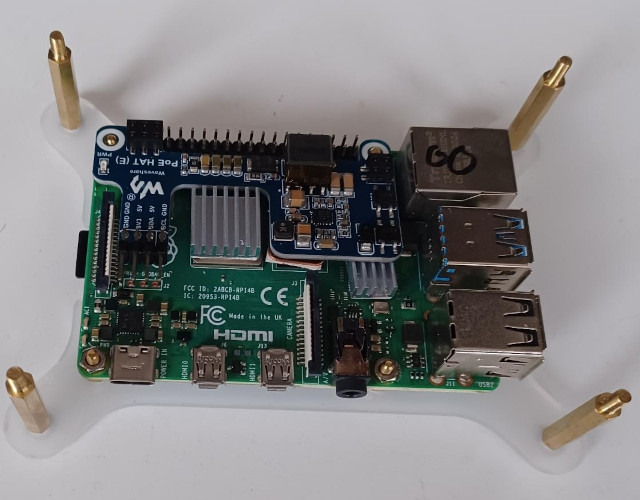

frink00 ist der unterste Raspi im 6er Cluster, montiert auf seiner Trägerplatte mit den vier langen Abstandshaltern
Olli Graf -raspithek.de
frink00Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
frink00 ist der unterste Raspi im 6er Cluster, montiert auf seiner Trägerplatte mit den vier langen Abstandshaltern

Jetzt setzt du Layer für Layer aufeinander und schraubst jeden mit vier langen Abstandshalter am darunterliegenden fest.

Der oberste Layer bekommt noch ein „Dach“ mit Lüftungslöchern aufgeschraubt (dazu sind vier spezielle Muttern beigelegt).

„Hochbau“

Nachdem alle Raspis auf ihre Trägerplatten geschraubt und mit dem PoE Modul versorgt sind, solltest du zunächst jeden einzelnen testen, ob die Stromversorgung funktioniert. Das verhindert, dass du später wieder alles auseinander bauen musst.

Dann kannst du anfangen, in die Höhe zu bauen. Dazu wird einfach jeder Raspi mittels der Trägerplatte auf die Abstandshalter des darunterliegenden gesteckt und mit vier weiteren großen Abstandshaltern festgeschraubt. Letztere dienen dann zur Montage der nächsten Ebene.

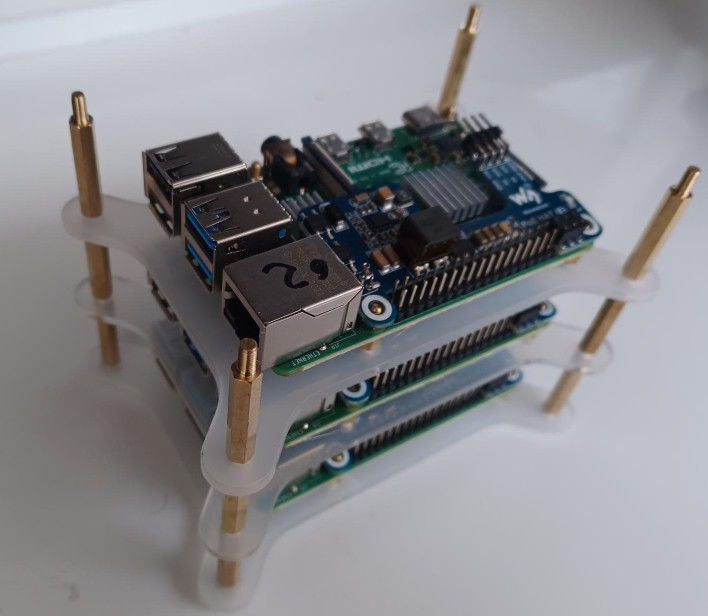

3 Raspis sind montiert.
Olli Graf -raspithek.de
00-02Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
3 Raspis sind montiert.

Nachdem du dich weiter in die Höhe gebaut hast, sieht das Endergebnis schließlich so aus:

Alle sechs Raspis sind fertig eingebaut.
Olli Graf -raspithek.de
fully_assembledCreative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
Alle sechs Raspis sind fertig eingebaut.

Es ist an der Zeit, den Cluster zu starten. Jeder Pi wird mit einem CAT6 Kabel mit dem Switch verbunden und startet dann. Eine kurze Kontrolle, ob alle im WLAN sind.

Report von nmap zeigt alle sechs frinks sind online.
Olli Graf -raspithek.de
nmap-reportCreative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
Report von nmap zeigt alle sechs frinks sind online.

Ansible

Im inventory.yml hat der Cluster diesen Eintrag:

frinks:
  hosts:
    frink[00:05]

Zeit, alle Nodes zu aktualisieren.

ansible-playbook -e="target=frinks" upgradepi.yml

Nach ein paar Minuten sind alle Geräte aktualisiert. Hier zeigt sich der große Vorteil von Ansible.

Zusammenfassung des Playbook Durchlaufs zum Upgrade aller sechs frinks.
Olli Graf -raspithek.de
upgradeCreative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
Zusammenfassung des Playbook Durchlaufs zum Upgrade aller sechs frinks.

Mein frink-Cluster hat jetzt endlich ein neues zu Hause und im nächsten Schritt will ich die Kühlung noch etwas verbessern.

Wärmeentwicklung

Im Leerlaufbetrieb zeigt sich dieses Wärmebild.

Wärmebild des Frinks Clusters
Olli Graf - raspithek.de
waermebildCreative Commons Attribution-NonCommercial-ShareAlike 4.0 International License . loading=
Wärmebild des frink Clusters

Die maximale Temperatur liegt bei 43,0°C, unter dem obersten Raspi liegt die Temperatur bei 33,5°C.
